固定污染源煙氣（SO2、NOX、顆粒物）排放連續監測技術規范

    2000年以后我國火電力行業新建機組如雨后春筍般不斷建設，伴隨而來的是環保設施同時跟進，國家對新建項日的環保設施實行三同時政策，這就促使煙氣在線監測系統得到前所未有的長足發展國家為規范煙氣在線監測這個行業制定兩個標準。分別是國家環保總局發布的HJ/T76-2007《固定污染源煙氣排放連續監測系統技術要求及檢測方法》和HJ/T75-2007《固定污染源煙氣排放連續監測技術規范》，對煙氣在線監測系統的相關技術包括系統的安裝運行、測定原理方法、校準、校驗、驗收等內容作較為全面的要求和規定。（2018年3月1日更新標準為HJ75-2017《固定污染源煙氣（SO2、NOX、顆粒物）排放連續監測技術規范》、HJ76-2017《固定污染源煙氣（SO2、NOX、顆粒物）排放連續監測系統技術要求及檢測方法》）煙氣排放連續監測系統(CEMS)的使用很有必要，在環境治理和環境保護的過程中，能源的合理利用以及綠色能源的推進和使用將會成為重點的項目，而對當前環境污染和大氣污染的治理和監督監測仍舊是不能放松的。

    山東新澤儀器有限公司研發的TK-1000型煙氣排放連續監測系統，采用先進的DOAS紫外差分吸收光譜技術+抽取冷干法+激光后散射粉塵儀，能夠測量SO2、NOx、O2、溫度、壓力、流速、顆粒物、濕度等多項參數，通過數采儀（或動態管控儀）上傳至環保局網站。系統設備放置在監測站房?jī)?nèi)，操作和維護方便。整套系統結構簡單，模塊化設計，穩定性強，運行成本低。針對防爆區使用設備，我司可選配防爆型產品，滿足用戶的防爆需求。

    煙氣在線系統主要具有以下技術優勢：

    1)可靠性高

    Ø標準化、模塊化設計，組成簡單可靠；

    Ø煙氣取樣用自動閉環射流控制，減少泵、閥等運動部件數量，提高可靠性；

    Ø氣體分析儀采用紫外脈沖氙燈光源，壽命長；

    Ø系統配置氮氧化物轉化爐符合HJ75-2017標準；

    Ø全套系統儀表均為自研，系統集成度高，無縫連接。

    Ø溫壓流監測儀采用一體化機柜，高精密微差壓變送器（檢測下限低），自動調零，自動反吹，反吹保護，數據上傳與顯示等功能；

    2)維護方便、維護成本低

    Ø平臺安裝孔位優化減少到4個，安裝布線簡潔，維護方便；

    Ø系統在校準狀態，標氣用量大大降低，有效降低維護周期和使用維護成本；

    Ø內置自動故障診斷模塊，可將設備故障準確定位到可更換模塊，大大降低運維人員故障診斷失誤概率，使系統維護變得簡單方便。

    Ø智能化設計，自動調零，可定期自動抽空氣進行調零。量程超限報警，濕度報警，采樣探頭溫度異常報警、冷凝器溫度異常報警、加熱溫度異常報警、故障報警；

    3)維測量精度高，滿足監測要求

    Ø基于紫外差分技術(DOAS)，創新的多參數聯合估計和干擾抵消算法，實現了寬溫度范圍內極低零點漂移和量程漂移，SO2、NO最低檢出限低至0.05mg/m3；

    Ø全空間耦合光路，解決了紫外光纖老化問題；光透過率不受老化、溫度、震動變化的影響，提高工作穩定性；

    Ø顆粒物濃度分析儀采用光散射原理，檢測靈敏度高、響應速度快、內置自校正功能、測量準確、穩定性好。

    Ø采用PLC控制，自動化程度高，液晶屏顯示系統流路，采集系統的詳細狀態信息，可作為數據有效性審核的最有利資源；

    Ø二級冷凝快速除水、降溫，減少氣、水接觸時間，降低SO2損耗，采樣探頭運用多級粉塵過濾技術與定時反吹相結合，有效解決探頭易堵塞的難題，適應高塵、高濕、高溫、高腐蝕性等最惡劣環境；

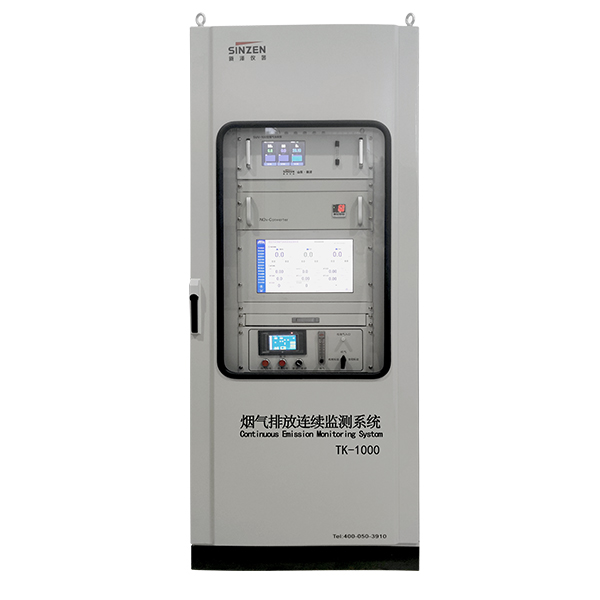

圖一：煙氣在線監測系統
