廢氣排放采樣口及平臺規范化設置教程

   一、設置依據
    1、《固定污染源中顆粒物測定與氣態污染物采樣方法》（GB/T16157-1996）；
    2、《固定源廢氣監測技術規范》（HJ/T397-2007）；
    3、《固定污染源煙氣排放連續監測技術規范（試行）》（HJ/T75-2007）；

    二、采樣位置設置要求
    1、排氣筒（煙囪）應設置監測采樣孔、采樣平臺和安全通道。
    2、采樣位置應避開對測試人員操作有危險的場所。
    3、采樣孔位置應優先選擇在垂直管段和煙道負壓區域。

    三、采樣口位置設置要求

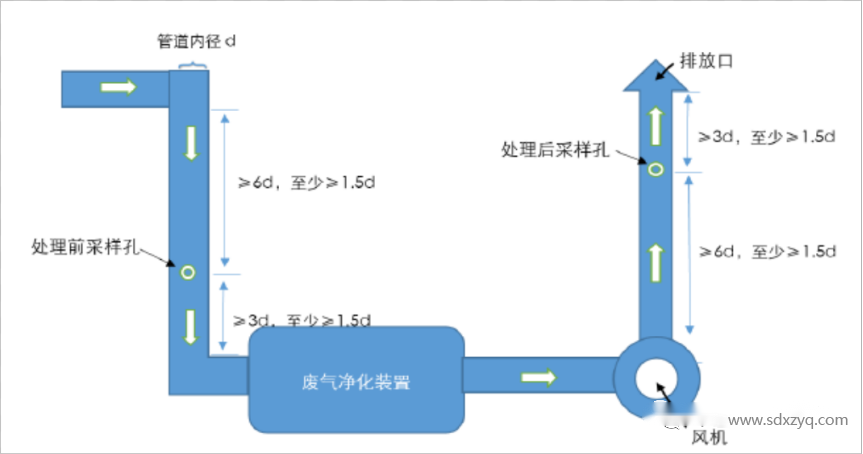

    1、采樣孔位置應避開煙道彎頭和斷面急劇變化的部位，設置在距彎頭、閥門、變徑管下游方向不小于6倍煙道直徑處，以及距上述部件上游方向不小于3倍煙道直徑處。
    2、對矩形煙道，其當量直徑D=2AB/（A+B），式中A、B為邊長。采樣斷面的氣流速度在5m/s以上。
    3、測試現場空間位置有限，很難滿足上述要求時，可選擇比較適宜的管段采樣，但采樣斷面與彎頭等的距離至少是煙道直徑的1.5倍，并應適當增加測點的數量和采樣頻次。
    4、對于氣態污染物，由于混合比較均，其采樣位置可不受上述規定限制，但應避開渦流區如果同時測定排氣流量，采樣位置仍按第一條要求選取。


    四、采樣口設置要求
    1、在選定的測定位置上開設采樣孔，采樣孔的內徑應不小于80mm。
    2、采樣孔管長應不大于50mm。不使用時應用蓋板、管堵或管帽封。
    3、當采樣孔用于采集氣態污染物時，其內徑應不小于40mmm。

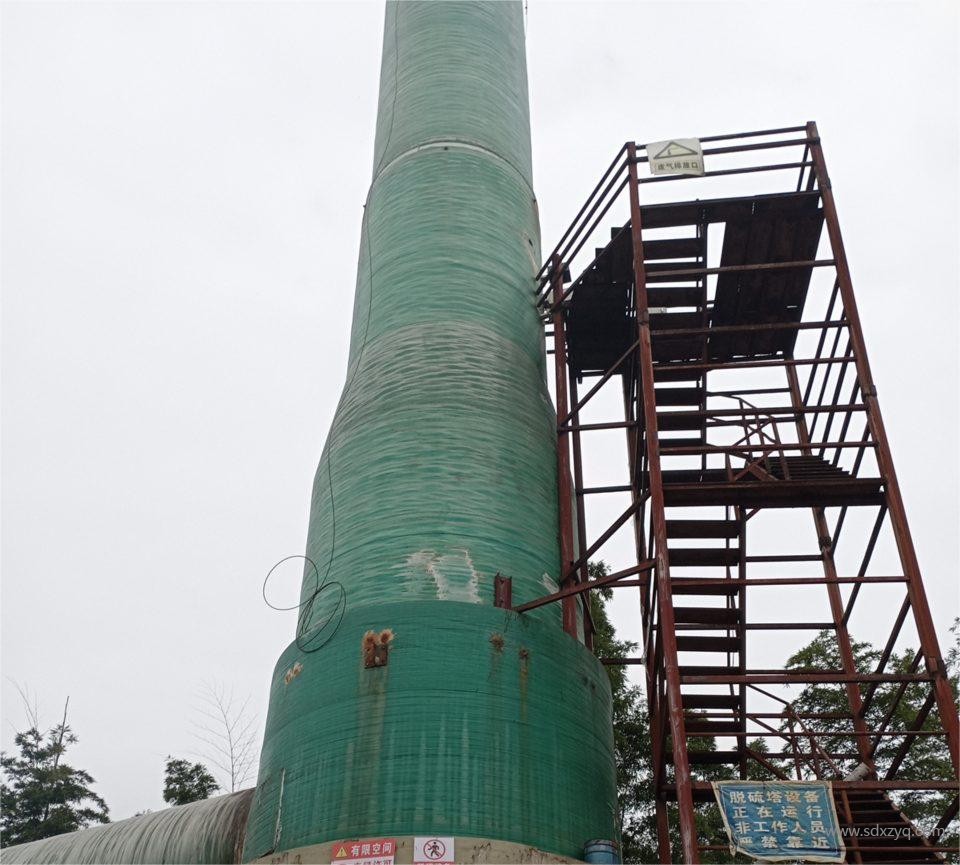

    五、采樣平臺設置要求
    1、采樣平臺為檢測人員采樣設置，應有足夠的工作面積使工作人員安全、方便地操作。平臺面積應不小于1.5m（建議2×1.5m以上），并設有1.2m高的護欄和不低于10cm的腳部擋板，采樣平臺的承重應不小于200kg/m，采樣平臺面距采樣孔約為1.2-1.3m。
    2、采樣平臺應設置永久性的電源。平臺上方應建有防雨棚。

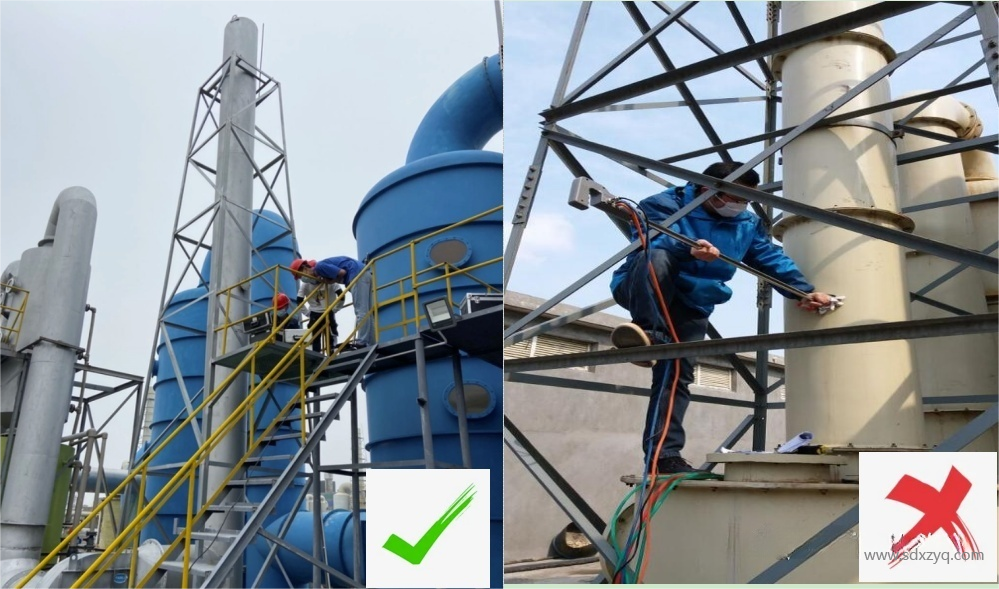

    3、采樣平臺易于人員到達，應建設監測安全通道。當采樣平臺設置高于地面時，應有通往平臺的Z字梯/旋梯/升降梯，切勿設置豬籠梯等不安全通道。
